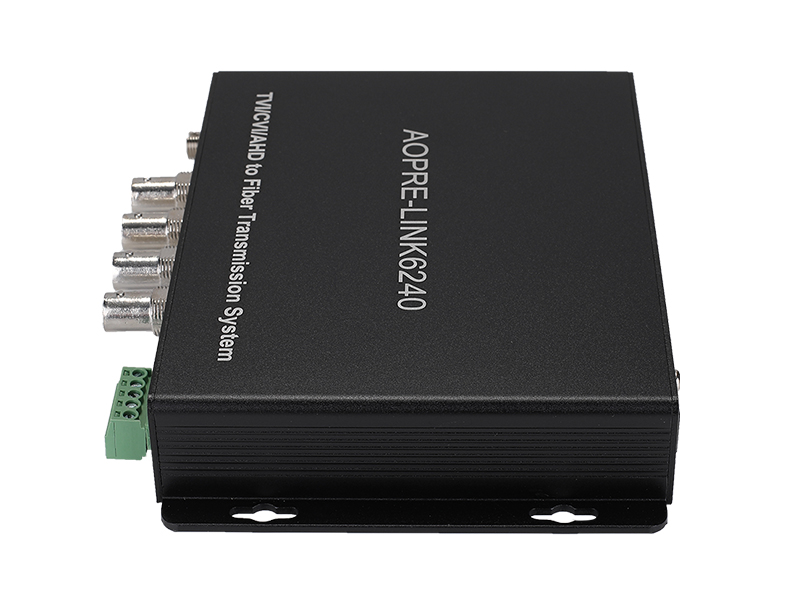

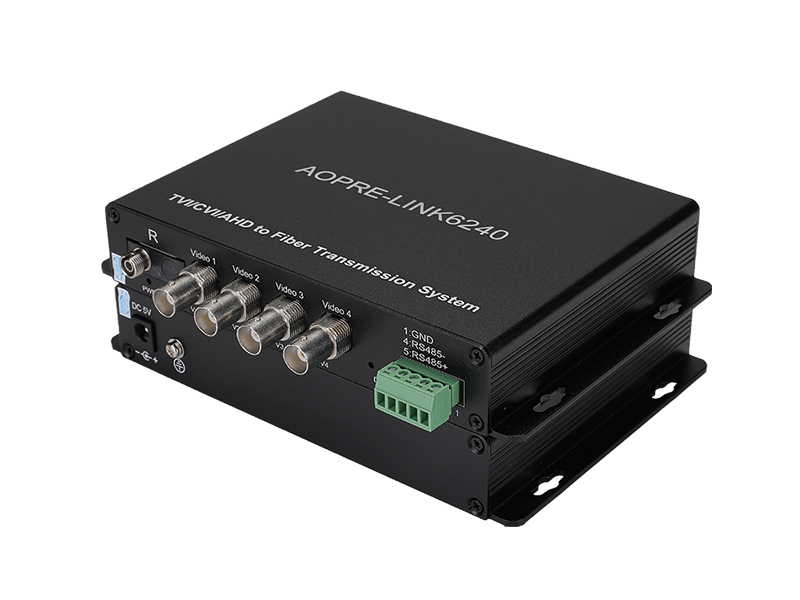

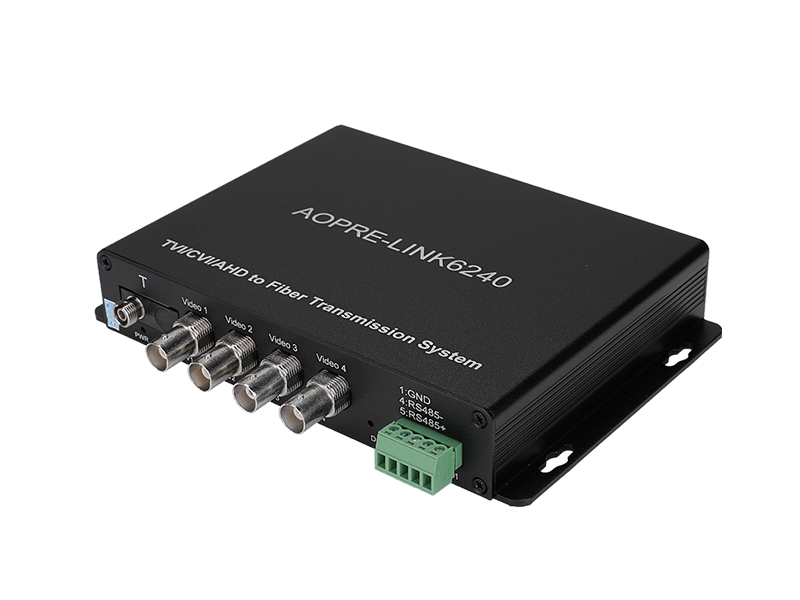

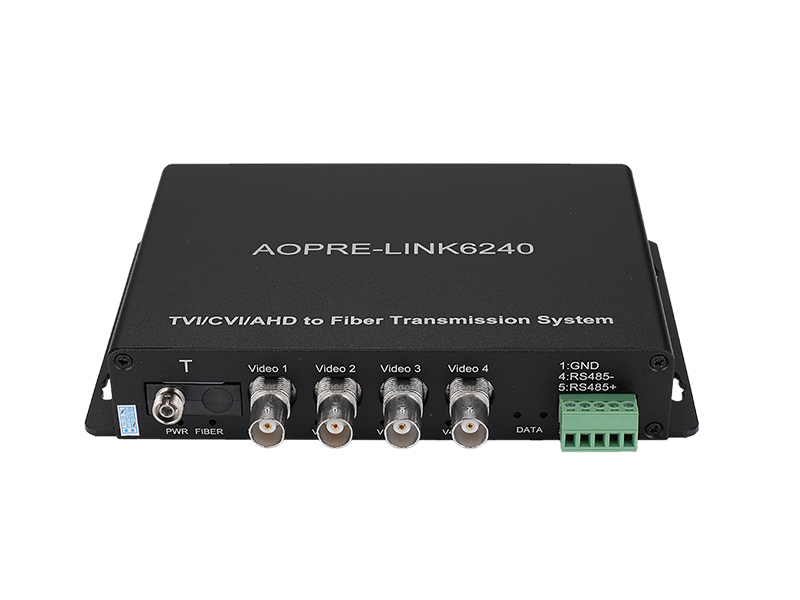

商用級4路視頻光端機
同軸光端機是專為長距離光纖傳輸HDCVI高清復合視頻而設計，采用自主研發的非壓縮數字光電轉換技術，使用光纖點對點傳輸百萬像素級高清視頻，實現無延時、高可靠性的視頻傳輸。單根光纖可同時傳輸1~32路HDCVI高清復合視頻。HDCVI光端機支持1280H高清視頻格式，支持1920*1080分辨率，25幀率，1280×720分辨率，25幀率，1280H/25f 高清格式。
產品介紹
電源適配器 : DC 5V (桌面式) AC 100V~240V （機架式）
工作溫度 :0℃~ +70℃
存儲溫度 : -40℃~ +85℃
工作濕度 : 0~95% 無冷凝
無故障工作時間: ≥10 萬小時
產品特點
光學特性：
波長
1550nm&1310nm
光功率
-10~ -3dBm
光纖類型
50/125um多模，62.5/125um 多模，9/125um單模
接收機靈敏度
-22dBm
光學接口
FC、ST 、SC (可選)
傳輸距離
0~500M(多模) / 0~20KM(單模)
適用環境
- 長距離廣播電視傳輸系統、城市智能交通監控系統（ITS）、平安城市
- 高速公路監控系統、電子道路監控、抓拍系統
- 大型廠礦企業安防監控系統、網絡多功能系統
- 遠程多媒體教學/ 校園監控、電視會議系統
- 長距離廣播電視、高質量視音頻傳輸系統
- 樓宇對講、軍事通信 、軍事監控
技術規格
視頻參數：
發送端輸入電平 | >500mVp-p |
接收端輸出電平 | 1-1.2Vp-p |
視頻模擬帶寬 | 20-40m |
微分相位 | ≤ 2 |
微分增益 | ≤ 2% |
輸入輸出阻抗 | 75歐 |
防浪涌保護 | 視頻接口符合10/700us:(1-1.5kv) |
采樣位數 | 8位 |
采用頻率 | 50Mhz |
物理接口 | BNC接口 |
輸入/輸出接口數 | 1~32路 |
指示燈 | 光鏈、電源、視頻源指示燈 |
電源 | DC5V |
功耗 | ≤5W |
安裝實例
訂貨信息
產品型號 | 功能描述 | 傳輸距離 |
AOPRE-LINK6240 | 4路視頻光端機(720P) | 0-20公里 |
AOPRE-LINK6240 | 4路視頻+1路485反向數據(720P) | 0-20公里 |
AOPRE-LINK6240 | 4路視頻光端機(1080P) | 0-20公里 |
AOPRE-LINK6240 | 4路視頻+1路485雙向數據(1080P) | 0-20公里 |
