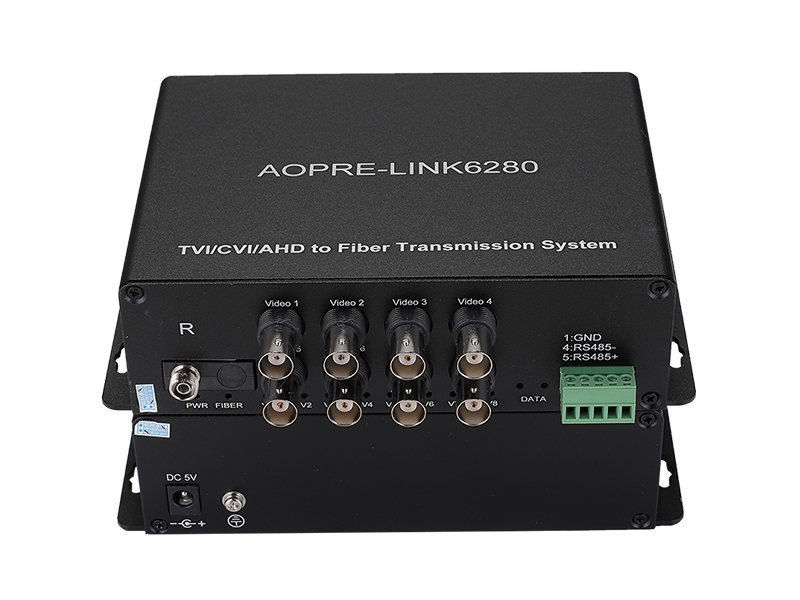

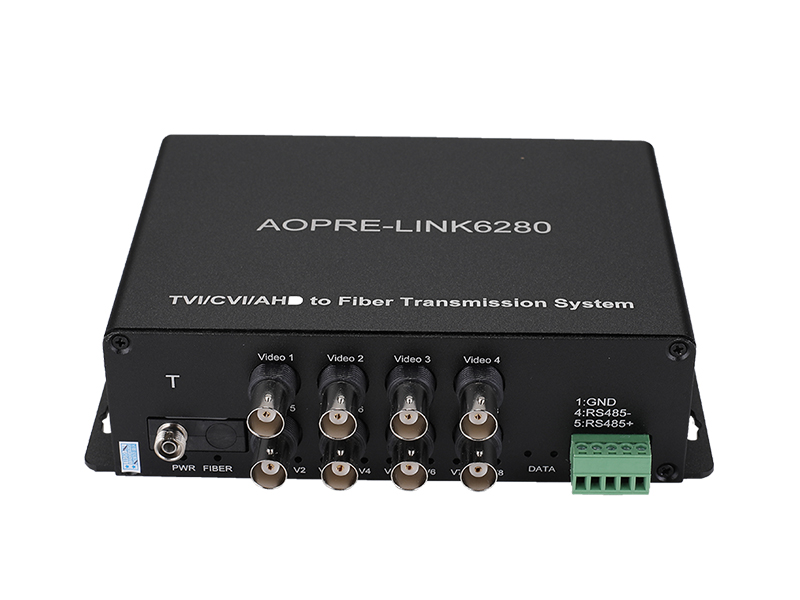

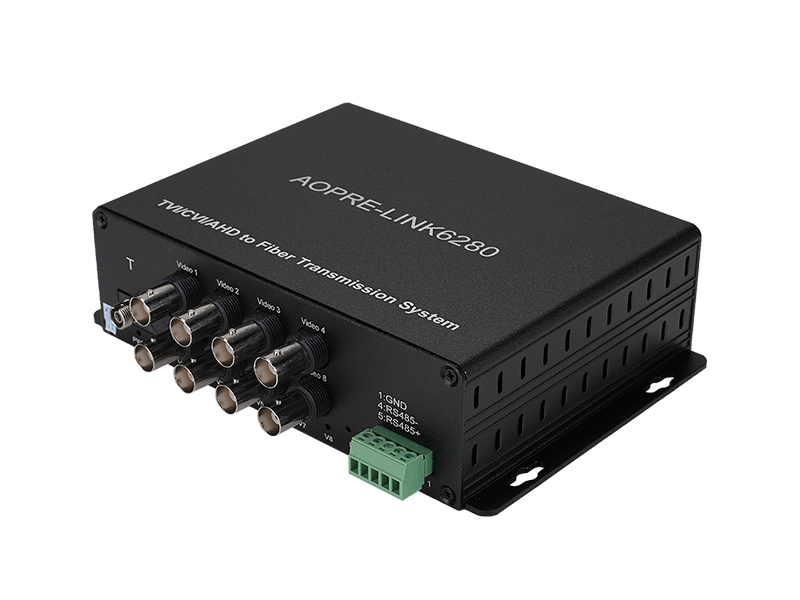

產品介紹
- 品 牌：AOPRE
- 產品名稱：8路視頻光端機
- 產品型號：AOPRE-LINK6280
- 外觀尺寸：165x130x30（毫米）
- 類 型：桌面式(可訂做成上4U機架)
- 防雷等級：三級防雷
- 光纖類型：單模單纖
- 光纖接口：FC 圓型帶螺紋
- 傳輸距離：0-20公里
- 工作溫度：-40 ~ 85℃
- 工作電壓：AC90 - 260V
- 電源功耗：5W（Input：DC5V 1A）
- 包裝尺寸：290x230x80（毫米）
- 重 量：1.5KG / 對
- 裝箱清單：發射機一臺，接收機一臺，電源適配器二個，使用手冊一本，保修卡一份，合格證一份.
產品特點
- 即插即用的設計使得安裝簡便易行，無需進行現場調節
- 8位數字編碼及無壓縮式視頻傳輸
- 支持任何高分辯率視頻信號
- 視頻帶寬：≥8MHz
- 自動兼容PAL 、NTSC 、SECAM 視頻制式
- 帶APC 電路，輸出光功率恒定，動態范圍大
- 千兆光纖傳輸，大容量，易升級和擴容
- 支持視頻無損再生中繼，使視頻傳輸可達20公里以上
- 電源和光纖鏈路、數據狀態指示的LED 可監視系統的運行狀況
- 先進自適應技術，使用時無需進行現場的電氣或光學調節
- 工業級設計，模塊化設計使設備可靠靈活
- 外置電源、機殼設計外觀獨特
- 壁掛式或獨立(放置于監控現場、室外或中心)
適用環境
- 長距離廣播電視傳輸系統、城市智能交通監控系統（ITS）、平安城市
- 高速公路監控系統、電子道路監控、抓拍系統
- 大型廠礦企業安防監控系統、網絡多功能系統
- 遠程多媒體教學/ 校園監控、電視會議系統
- 長距離廣播電視、高質量視音頻傳輸系統
- 樓宇對講、軍事通信 、軍事監控
技術規格
產品名稱 | 8路視頻光端機 | ||
產品型號 | AOPRE-LINK6280 | ||
產品描述 | 8路視頻+1路反向數據非壓縮實時傳輸數字光端機 | ||
端口描述 | 8個BNC視頻接口+數據+1個FC單模單纖光口 | ||
物理規格 | 長*寬*高(mm)165x130x30 | ||
防雷等級 | 三級防雷 | ||
光纖類型 | 單模單纖 | ||
光纖接口 | FC 圓型帶螺紋 | ||
發射波長 | 1310nm | ||
接收波長 | 1550nm | ||
發射功率 | -8dBm～-3dBm | ||
接收靈敏度 | < -35dBm | ||
光飽和度 | -3dB | ||
光損耗 | 0.4dBm/km | ||
光纖傳輸距離 | 單模傳輸20公里,多模傳輸500米 | ||
視頻接口 | BNC | ||
視頻輸出阻抗 | 75Ω±5%(非平衡) | ||
視頻輸出幅度 | 1.0Vpp±0.1V(典型峰-峰值) | ||
視頻帶寬 | ≥8MHz | ||
視頻采樣 | 15MHz高速采樣 | ||
微分增益 | <1%(典型值) | ||
微分相位 | <5°(典型值) | ||
視頻信噪比 | ≥ 50dB | ||
數據接口 | 工業接線端子 | ||
數據協議信號 | RS-485 | ||
波特率 | 2400bps/4800bps | ||
工作溫度 | -40～85℃ | ||
相對濕度 | 0～95%(無冷凝結) | ||
工作電壓 | AC90-260V | ||
電源功耗 | 5W(Input：DC5V 1A) | ||
平均無故障時間 | ≥10萬小時 | ||
包裝清單 | 發射機一臺.接收機一臺.電源適配器二個.使用手冊一本.保修卡一份.合格證一份 | ||
售后服務 | 三個月包退換，五年保修，終身維護 | ||
服務熱線 | 400-000-8380 ; 0755-27928831 | ||
安裝實例
訂貨信息
產品型號 | 功能描述 | 傳輸距離 |
AOPRE-LINK6280 | 8路視頻720P | 0-20公里 |
AOPRE-LINK6280 | 8路視頻+1路485反向數據 720P | 0-20公里 |
AOPRE-LINK6280 | 8路視頻1080P | 0-20公里 |
AOPRE-LINK6280 | 8路視頻+1路485反向數據 1080P | 0-20公里 |
